14dBi指向易天納天線CPEⅣ (2.4GHz EeeTenna™)
14dBi指向易天納天線CPEⅣ (2.4GHz EeeTenna™)

產品序號: 1576
產品編號: WL-4CPE-2450-14
重量: 1300 g

■ 購買數量與單價:
‧ 1 整組 ~ 9 整組 NT$ 4,000 元 / 整組
‧ 10 整組 以上 NT$ 3,800 元 / 整組
請填寫購買數量: 整組
二地、多點、廠房、旅館,最佳無線中繼選擇。

產品問與答(46)
產品資訊

SUMMARY

高功率、高效能、高品質☆





全台銷售數百台,多人口碑反應極佳
兩地架設無遮蔽環境,下載速率極快

比第三代易天納效能上更強速度更快
1000mW高功率分享器穩定封包對傳
14dBi 雙極化天線最少可達2公里遠
工程行最常使用在IP CAM 監控影像
IP-66戶外防水盒裝設戶外防水防塵
接網路線80米長供電到頂樓最佳位置
光世代、CATV、FTTB、FTTH環境

WDS無線中繼、AP、網卡接收模式
可直視環境下,可接收7-11開放訊號
多房間環境高功率+大天線訊號夠強
台灣製造品質保證,外觀佳安裝便利

66公尺接收網友分享測試 PDF檔案
100公尺接收網友分享測試 PDF檔案
300公尺接收網友分享測試 PDF檔案
400公尺對傳網友分享測試 PDF檔案
1000公尺接收網友分享測試 PDF檔案
1500公尺接收網友分享測試1 PDF檔案
1500公尺接收網友分享測試2 PDF檔案
1500公尺接收網友分享測試3 PDF檔案
2000公尺接收部落客分享測試 YouTube
7000公尺接收網友分享測試比較 PDF檔案

易天納天線 組裝步驟教學 PDF檔案
AP無線基地台模式 設定教學 PDF檔案
無線網卡Client模式 設定教學 PDF檔案
無線中繼模式AP+WDS設定教學 PDF檔案

14dBi指向易天納天線CPEⅣ (2.4GHz),產品在室內及戶外皆可使用,安裝在頂樓或陽台不需擔心會受到天候影響而導致內部天線及分享器受損,防水盒通過IP-66防水防塵等級測試,體積大散熱佳在戶外高溫下分享器不會有熱當現象(-20°C ~ 60°C),此系列產品已銷售七年客人反應皆穩定使用。

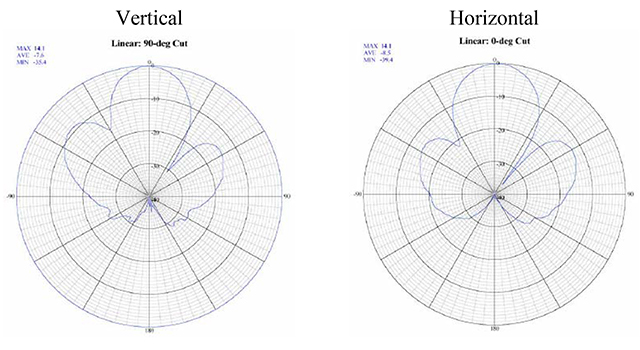

無線訊號涵蓋範圍,訊號傳輸方向水平角度(Horz.)為32度、垂直角度(Vert.)為32度,傳輸越遠訊號的角度會越撐大,相對涵蓋範圍就會越廣面,進而到整個平面180°都會有涵蓋。因此兩組易天納設備傳送/回應時,在彼此物體的左右方及後方都可接收無線訊號。

內建14dBi高增益指向天線可達無線距離30~2000公尺涵蓋,分享器內建1000mW功率晶片可讓此範圍內的封包傳遞上回應穩定,不受天線惡劣或颱風影響,使用在影像監控觀看畫面時最能考驗設備的回傳穩定,或是在資源分享網路時才能讓網路全速接收下載。




編 號

套 裝 產 品 名 稱

數 量

單 位

IP-66防水戶外防水盒

1

14dBi指向雙極化天線

1

1000mW高功率分享器

1

20公分同軸電線電纜

2

防水接頭、防水泡棉條

1

POE網路線電源供應器

1

DC 12V/1A電源變壓器

1

5公尺室內網路線CAT-6

1

20公尺室內網路線CAT-6

1

天線角度調整固定配件組

1





優勢一:產品裝設在頂樓或陽台置高處,無線AP設定為網卡接收開放訊號模式(Client),高功率無線AP+指向14dBi高增益天線優勢,可把居住周遭2公里以內的開放訊號都穩定接收,另串接集線器更可分多台電腦上網。易天納裝越高往下搜索的訊號面會越廣越多,是所有網卡接收效能上的旗艦版本。

①易天納附贈20公尺網路線從外面接近到室內電源處,接上POE小黑盒供電給分享器(POE埠)。
②POE小黑盒另一端(Lan埠),可不限網路線長度接到數據機,或接上集線器多台電腦同時上網。

無線分享器支援到15V輸入電壓,環境限制下可另加購更換POE直接供電網路線超過80公尺以上。
POE供電設計沒有同軸電攬線材衰減跟室內怖線困擾,預防因產品受雷極時所造成內部電源問題。
例如:天線裝在四樓頂樓,中華光纖機在一樓,此時從四樓拉線下來先接到三樓接POE/接插座供電,從三樓到一樓的這段距離因不需供電只提供光纖機訊號,所以不限米數可拉進管路隱藏美觀。



優勢二:無線分享器提供4種模式:『AP模式』『WDS模式』『AP+WDS模式』『Client模式』

兩端訊號無線橋接可選擇:①『WDS模式』、或『AP+WDS模式』:當發訊端無線橋接訊號到接收端時,兩邊都可以同時提供無線連線/有線連接,適合手持式裝置(手機)/筆電/桌機/無線攝影機直接無線收尋連接上網兩端分享,接收端亦可再接集線器分接多條網路線,多台電腦有線連接上網。

②『AP模式』+『Client模式』:發訊端設定AP模式提供高流量光纖頻寬,接收端設定為Client網卡模式無線接收下載頻寬,接收端再透過集線器分接給無線AP或多台電腦提供無線/有線訊號分享。適合光纖大頻寬下載/兩邊位置高度落差大,接收端集中收訊再分接到各樓層接無線AP提供訊號。

接收開放訊號(超商/捷運):
③『Client模式』:設定PPPoe撥接方式可接收周遭開放訊號,當易天納放置屋外置高/陽台無遮蔽處,透過POE供電方式拉20公尺網路線進屋內接上電源供電,Lan埠可再接上集線器分接多台電腦。

④『AP+WDS模式』:一整排建築物或坪數大面積(工廠)可規劃以無線交叉錯開訊號,再擴展廣闊的無線範圍給多間同時訊號接收,更可以再無線中繼延伸不同方位擴大範圍減低手持裝置距離回應佳。



優勢三:兩個/三個地點可以無線分享網路資源、或是架設多組延伸廣擴中繼範圍的無線上網城市。

①自己的網路分享給對方,2組易天納就可中繼再回應穩定,手機皆可無線上網【A跟B互相設定】。
②若是有3台易天納就【A跟B互相設定】、【B跟C互相設定】,【A跟C不能互相設定】。
C點易天納會自動透過B點連回到發訊端A點,C點要指定方向回應。(依環境遮蔽決定順序)
③若是B、C兩點的中間有大樓遮蔽不能對傳,可由【A跟C互相設定】A點直接提供訊號給C點。
④架設環境若B、C兩點的位置角度差別太遠,易天納內建的14dBi指向增益天線為±20度,
需要在A點裝兩組分別朝著 B、C點對傳,兩邊角度調好訊號回應強度變高,下載速度就更快。






14dBi雙極化天線防水盒(2.4GHz) 規格 (產品編號:1、2)
頻率範圍(Frequency):2400 - 2500MHz
增益值(Gain):14dBi
極化方式(Polarization):水平、垂直(雙極化方向)
電波訊號角度(Beamwidth): 水平(Horz.)42°、垂直(Vert.)42°
電壓駐波比(V.S.W.R):≤ 1.5:1
阻抗(Impedance):50 歐姆(Ohm)
尺寸(Length):長25 x 寬25 x 高7 (公分)
重量(Weight):1300g
天線接頭(Connector):SMA母接頭*2(SMA Female)

1000mW高功率 / 802.11n分享器 規格 (產品編號:3)
標準規格:IEEE 802.11 b/g/n
頻率規範:2400 - 2500MHz
操作模式:Gateway、Bridge、Wireless ISP
安全加密: WEP、WPA、WPA2、WPA Mixed
功能模式:AP (訊號發送) 、 Client (網卡接收) 、
WDS、AP+WDS (無線橋接 - 有線 / 無線連線)
傳輸功率:802.11n/g:27dBm
802.11b:29dBm
接收靈敏度:802.11n/g:-91dBm 、11b:-96dBm
電源需求:AC 12V~18V 限制、DC 1A ,
切記:勿裝48V PoE Injector 供電
操作溫度:-20°C ~ 60°C
天線接頭:RP-SMA*2
Flash/SDRAM:2M / 16M
尺寸:147 x 98 x 30 mm

CAT-6 室內網路線 規格 (產品編號:8、9)
線材顏色:灰色
線材長度:5米、20米
絕緣電阻:最小500Mohm-km@100-500Vt
低頻耐壓強度: 2.5kVdc-2秒
DC迴路電阻:最大19Ohm/100m
非均衡DC電阻值:最大2%
對地非均衡電容:最大1600pF/km

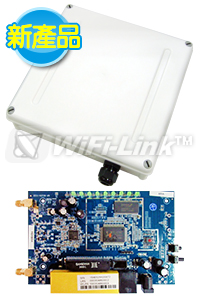

(1)(3)外觀側面、(2)支援MIMO三支小天線AP外接增益天線
(4)內附14dBi指向平板增益天線、(6)天線+線+AP組裝圖示
(5)1000mW裸板無線方享器(28dBm強輸出訊號的無線AP)
紅色鍵頭為網路線RJ-45孔,網路線直接供電AP不需另拉電源


(4)(6)所有產品正反面拍攝(5)IP-66防水盒防水條
(8)20公分電攬線材/5公尺/20公尺RJ-45室內網路線
(7)POE電源+12V/1A變壓器,POE Port->供電給無線AP,LAN Port->ADSL提供訊號
(9)IP-66防水接頭,先固定24由內鎖上防水盒,再穿網路線經過13接上AP的POE Port


300公尺無線測試效能(請自行調放大觀看)

1000公尺無線測試效能(請自行調放大觀看)

400公尺無線接收效能(請自行調放大觀看)


66公尺無線訊號接收效能
100公尺無線訊號接收效能
無線中繼WDS模式 設定教學
易天納天線 組裝步驟教學
400公尺無線訊號中繼測試
1000mW分享器802.11n規格
14dBi雙極化天線防水盒(2.4GHz)
300公尺無線訊號中繼測試
1000公尺無線訊號中繼測試
無線網卡Client模式 設定教學
1500公尺無線訊號中繼測試1
1500公尺無線訊號中繼測試2
1500公尺無線訊號中繼測試3
7000公尺無線訊號中繼測試比較
AP基地台模式 設定教學
