Home > Wi-Fi 專業天線 > 易天納天線CPE ( E-Tenna™ ) > 18dBi易天納天線CPEⅤ (5.0GHz EeeTenna™)

18dBi指向易天納天線CPEⅤ (5GHz EeeTenna™)
18dBi指向易天納天線CPEⅤ (5GHz EeeTenna™)

產品序號: 1758
產品編號: WL-5CPE-5800-18
重量: 2300 g

■ 購買數量與單價:
‧ 1 組 ~ 9 組 NT$ 4,500 元 / 組
‧ 10 組 以上 NT$ 4,400 元 / 組
請填寫購買數量:

產品問與答(2)
產品資訊

SUMMARY

高功率、高效能、高品質☆





全台銷售數百台多人口碑反應極佳
兩地架設無遮蔽環下可全速下載快
內建天線無線測試2.6公里高速下載

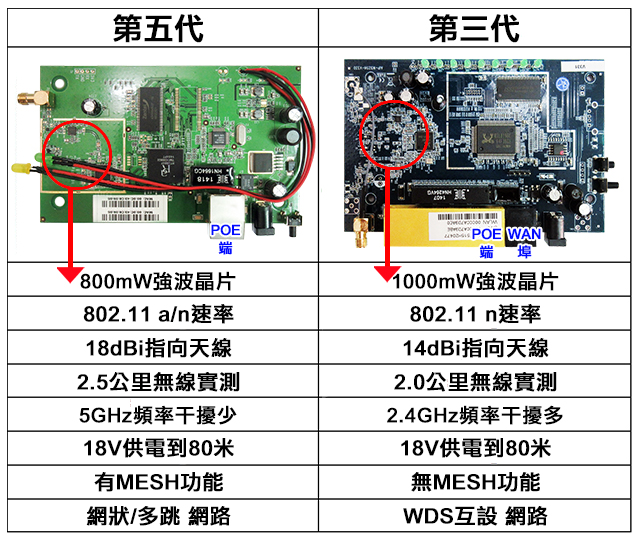

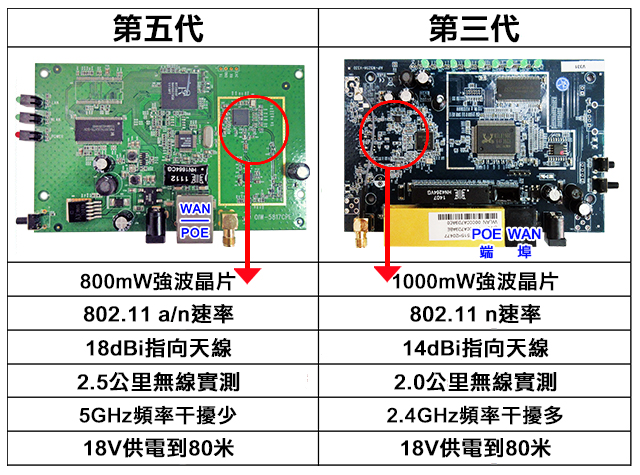

比第三代易天納效能更強速度更快
高功率800mW無線分享器收發訊號
802.11an極致速度流量下載不斷線
18dBi指向天線訊號尖傳訊穩定度高
支援WDS中繼、AP、網卡接收模式
IP66防水防塵防潮溼皆不受天候影響
網路線供電拉長距離到置高頂樓裝設
設定教學詳盡解說新手皆可看懂操作
適ADSL、CATV、FTTB、FTTH環境

台灣製造外觀優美安裝方便品質保證

350公尺接收網友分享測試PDF檔案
1000公尺接收網友分享測試PDF檔案
2600公尺接收網友分享測試PDF檔案

易天納天線 組裝步驟教學 PDF檔案
無線中繼AP+WDS設定教學PDF檔案

18dBi指向易天納天線CPEⅤ(5GHz EeeTenna™),主體在室內及戶外皆可使用,安裝在戶外頂樓/陽台處不需擔心會受到天氣氣候影響而導致上蓋天線/無線AP損壞,產品皆通過IP66防水等級進水測試,內部不會滲水可防水防塵防潮不受天候影響,在戶外高溫下無線AP散熱佳不會有熱當不穩定。

無線訊號涵蓋範圍,訊號傳輸方向水平角度(Horz.)為20度、垂直角度(Vert.)為22度,傳輸涵蓋距離在無遮蔽物環境下加上強訊號800mW無線高功率AP,距離可達到2500~8000公尺無線訊號涵蓋。兩個地點在距離2.5公里遠,無遮蔽環境下要無線傳訊號給接收端上網/分享檔案,可全速下載使用。

18dBi指向易天納天線CPEⅤ,大量徵求PO文測試,PO文測試經審核通過者,退款五折售價補助,
詳情內容請再參考<測試案例><內容規範>




編 號

套 裝 產 品 名 稱

數 量

單 位

ComTennaⅠ防水盒(IP-66防水)

1

18dBi指向天線(5.8GHz)

1

800mW無線分享器an

1

20公分同軸電線電攬

1

防水接頭、防水膠條

1

POE網路線電源供應器

1

DC 12V/1A電源變壓器

1

5公尺室內網路線CAT-6

1

20公尺室內網路線CAT-6

1

304型不鏽鋼固定配件組

1




優勢一:產品裝設在頂樓或陽台置高處,無線AP設定為網卡接收開放訊號模式(Client),高功率無線AP+指向14dBi高增益天線優勢,可把居住周遭2公里以內的開放訊號都穩定接收,另串接集線器更可分多台電腦上網。易天納裝越高往下搜索的訊號面會越廣越多,是所有網卡接收效能上的旗艦版本。

①易天納附贈20公尺網路線從外面接近到室內電源處,接上POE小黑盒供電給分享器(POE埠)。
②POE小黑盒另一端(Lan埠),可不限網路線長度接到數據機,或接上集線器多台電腦同時上網。

無線分享器支援到36V輸入電壓,環境限制下可另加購更換POE直接供電網路線超過60公尺以上。
POE供電設計沒有同軸電攬線材衰減跟室內怖線困擾,預防因產品受雷極時所造成內部電源問題。
例如:天線裝在四樓頂樓,中華光纖機在一樓,此時從四樓拉線下來先接到三樓接POE/接插座供電,從三樓到一樓的這段距離因不需供電只提供光纖機訊號,所以不限米數可拉進管路隱藏美觀。



優勢二:無線分享器提供4種模式:『AP模式』『WDS模式』『AP+WDS模式』『Client模式』

兩端訊號無線橋接可選擇:①『WDS模式』、或『AP+WDS模式』:當發訊端無線橋接訊號到接收端時,兩邊都可以同時提供無線連線/有線連接,適合手持式裝置(手機)/筆電/桌機/無線攝影機直接無線收尋連接上網兩端分享,接收端亦可再接集線器分接多條網路線,多台電腦有線連接上網。

②『AP模式』+『Client模式』:發訊端設定AP模式提供高流量光纖頻寬,接收端設定為Client網卡模式無線接收下載頻寬,接收端再透過集線器分接給無線AP或多台電腦提供無線/有線訊號分享。適合光纖大頻寬下載/兩邊位置高度落差大,接收端集中收訊再分接到各樓層接無線AP提供訊號。

接收開放訊號(超商/捷運):
③『Client模式』:設定PPPoe撥接方式可接收周遭開放訊號,當易天納放置屋外置高/陽台無遮蔽處,透過POE供電方式拉20公尺網路線進屋內接上電源供電,Lan埠可再接上集線器分接多台電腦。

④『AP+WDS模式』:一整排建築物或坪數大面積(工廠)可規劃以無線交叉錯開訊號,再擴展廣闊的無線範圍給多間同時訊號接收,更可以再無線中繼延伸不同方位擴大範圍減低手持裝置距離回應佳。

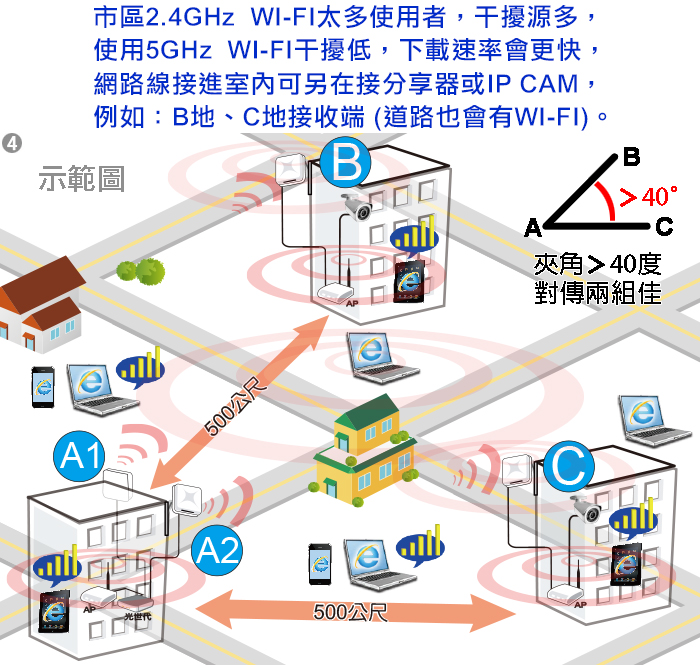

優勢三:兩個/三個地點可以無線分享網路資源、或是架設多組延伸廣擴中繼範圍的無線上網城市。

①自己的網路分享給對方,2組易天納就可中繼再回應穩定,手機皆可無線上網【A跟B互相設定】。
②若是有3台易天納就【A跟B互相設定】、【B跟C互相設定】,【A跟C不能互相設定】。
C點易天納會自動透過B點連回到發訊端A點,C點要指定方向回應。(依環境遮蔽決定順序)
③若是B、C兩點的中間有大樓遮蔽不能對傳,可由【A跟C互相設定】A點直接提供訊號給C點。
④架設環境若B、C兩點的位置角度差別太遠,易天納內建的14dBi指向增益天線為±20度,
需要在A點裝兩組分別朝著 B、C點對傳,兩邊角度調好訊號回應強度變高,下載速度就更快。






EeeTenna™ 指向14dBi天線防水盒 商品規格
頻率範圍(Frequency):2400 - 2500MHz
增益值(Gain):14dBi
極化方式(Polarization):垂直(Vertical)
電波訊號角度(Beamwidth): 水平(Horz.)20°、垂直(Vert.)20°
電壓駐波比(V.S.W.R):≤ 1.5:1
阻抗(Impedance)50 歐姆(Ohm)
尺寸(Length):長25 x 寬25 x 高7公分
重量(Weight)1300g
天線接頭(Connector):SMA母接頭(SMA Female)

1000mW/802.11n無線分享器 商品規格
標準規格:IEEE 802.11 b/g/n
頻率規範:2400 - 2500MHz
頻道選擇:USA and Canada - 11
安全加密: WEP 64/128,WPA(AES),WPA2
功能模式:AP(訊號發送)、Client(網卡接收)、
WDS(無線-無線)、AP+WDS(無線-無線)
傳輸功率:802.11n/g : 23dBm
802.11b : 28dBm
接收靈敏度:802.11n/g:-73dBm 、11b:-91dBm
電源需求:DC 12V/1A 外接式電源供應器
提供 PoE Injector / Adapter供電
操作溫度:0 ~ 50℃
天線接頭:RP-SMA
重量:180g
尺寸:長13*寬8.5*高1.5公分

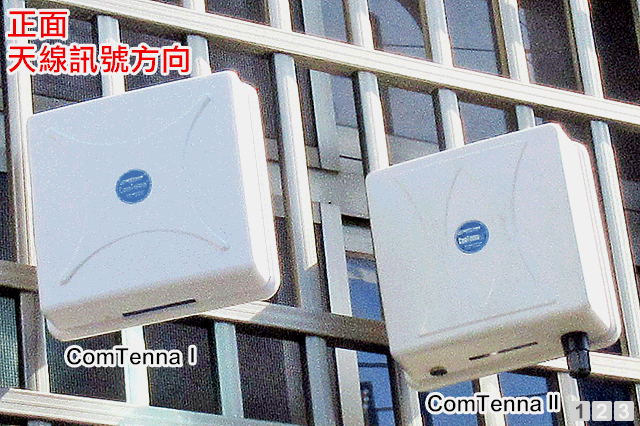

(1)(2)(3)現場拍攝,易天納天線可調整角度收訊

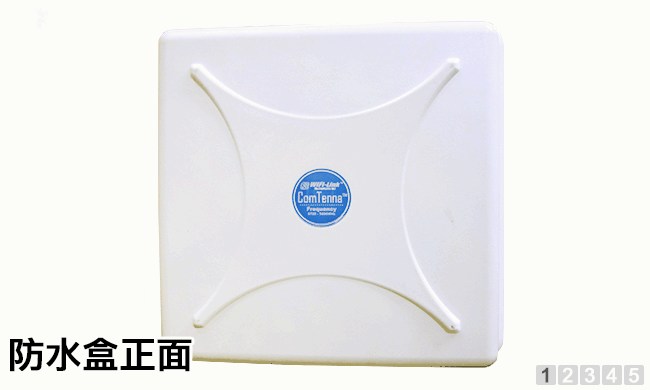

(4)(6)所有產品正反面拍攝(5)IP-66防水盒防水條
(8)20公分電攬線材/5公尺/20公尺RJ-45室內網路線
(7)POE電源+12V/1A變壓器,POE Port->供電給無線AP,LAN Port->ADSL提供訊號

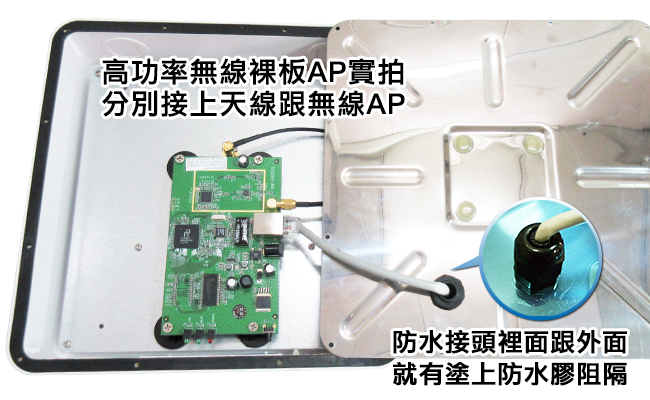

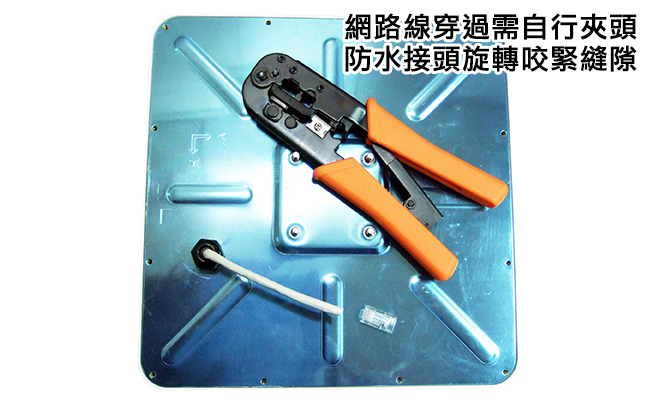

(9)IP-66防水接頭,先固定24由內鎖上防水盒,再穿網路線經過13接上AP的POE Port
